Transfert de l’unité de traitement de gaz Djebel Bissa de la Region Hassi R’mel vers la Region Gassi Touil

Dans le cadre du projet de réhabilitation des anciennes chaines C et D de l’unité de traitement de GAZ (UTG), le client Division Régionale Gassi Touil (SONATRACH) a décidé de faire des études pour le projet de transfert de l’unité
de traitement de Gaz Djebel Bissa de la région Hassi R’mel vers la région Gassi Touil.

Ce projet revêtant un caractère d’intérêt national, est mis en œuvre afin d’expédier 3.5MMSm3/j de gaz associé actuellement réinjecté comme Gaz de vente via le pipeline

GR4/GR6 et il consiste aux études de reconnaissance géotechnique, de faisabilité
et d’engineering de détail réalisées en partenariat avec JGC, et comprend notamment l’opération de transfert et réinstallation de l’unité de traitement de gaz au niveau
de Gassi Touil.

Le projet concerné confié à SOMIZ propose une solution pour la déshydratation du gaz de l’unité CP de GTL par l’utilisation d’un échangeur de chaleur en amont de la vanne JT afin de récupérer les frigories générées par la détente du gaz et diminuer
sa température à l’entrée de la vanne JT.

Le projet se réalise en sept (07) étapes principales :

1-  Etude du projet (faisabilité et détails)

2- Démontage des équipements au niveau de l’unité de HRM

3- Transport et manutention de divers équipements pour réinstallation de l’unité
de traitement de gaz de la Région Hassi R’mel vers la Région de Gassi Touil.

 4- l’installation des équipements au niveau de l’unité CP de GTL, à savoir :

– Echangeur Gaz/Gaz

– Echangeur Gaz/Liquide

– Séparateur LTS (Low Temperature Separator)

– Vannes J.T, de pression et de température,

– Système d’injection DEG,

– Unité de régénération DEG,

5- Réalisation des travaux démontage, remontage, transport et manutention de Deux (02) aéro- réfrigérants

6- L’intégration de la nouvelle unité de traitement de gaz UTG au système DCS

7- Essais de comissionning et mise en service.

Les principaux travaux effectués par SOMIZ dans le cadre de ce projet sont comme suit :

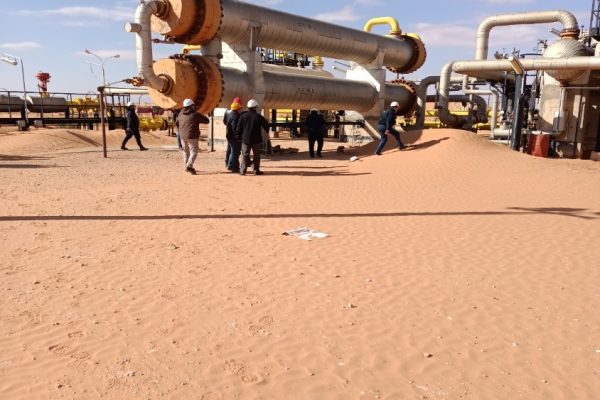

Site Djebel Bissa

• Travaux de dé-calorifugeage des équipements et tuyauteries
• Travaux de déconnexion de câblage électrique et instrumentation

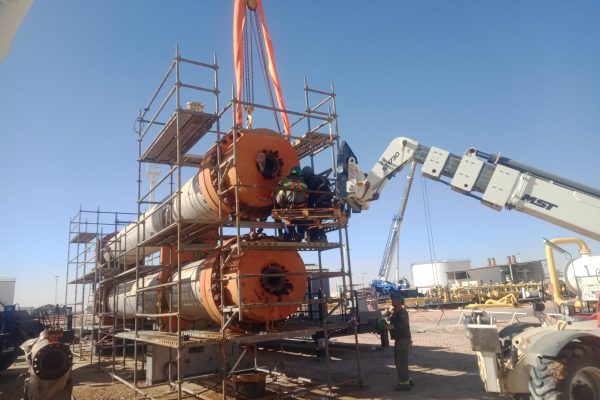

• Travaux de démontage équipements, tuyauteries et charpentes
• Préparation des équipements pour le transfert de Djebel Bissa à Gassi Touil
• Transfert de l’unité vers Gassi Touil assuré par notre partenaire Transmex.

Site GTL

• Pose des équipements transférés sur les socles en béton
• Nettoyage et Test hydrostatique des équipements

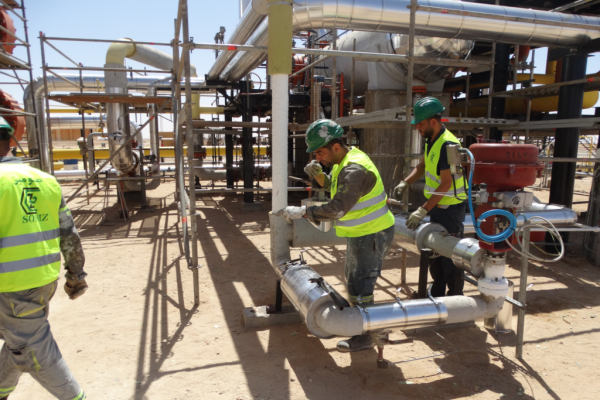

• Réinstallation de l’unité suivant la nouvelle étendue comprenant les travaux
  piping, tirage câblage électrique et instrumentation vers la salle de contrôle
• Supervision de la réalisation et assistance à la mise en service
• Intégration de la nouvelle unité de traitement de gaz UTG au système DCS
• Essais de comissionning et mise en service
• Travaux de calorifugeage des équipements et tuyauteries

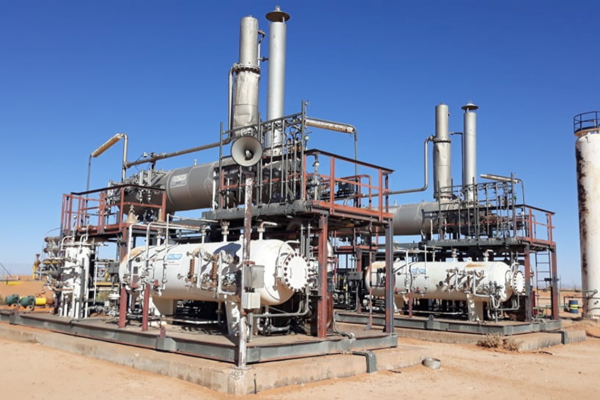

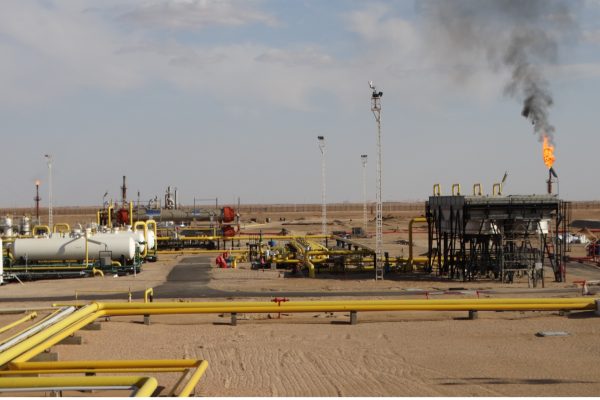

L’unité de traitement de gaz de Gassi Touil est actuellement en service et les travaux de calorifugeage sont en cours de finalisation (96%).
